Cómo crear e imprimir un alzado frontal acotado

Cómo crear e imprimir un alzado frontal acotado de los muebles de una pared

Crear Alzado Acotado

Para crear un alzado acotado de las paredes de una cocina, de forma que se puedan ver los muebles de la pared seleccionada con todas las cotas, sigue estos pasos:

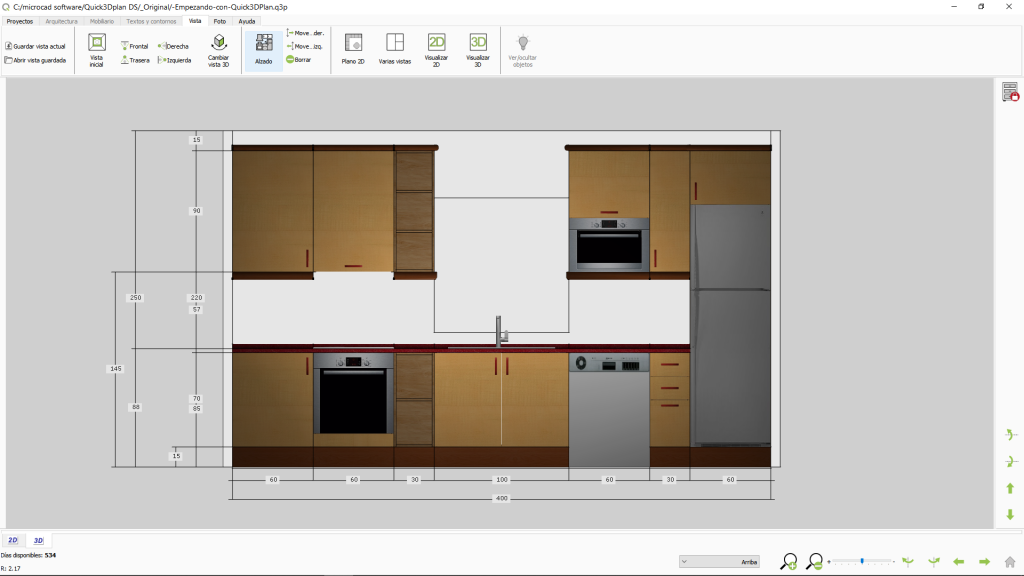

1- Haz clic en la pestaña “Vista” [1], y después pulsa en el botón “Alzado” [2]:

2- A continuación se muestra junto al ratón el mensaje ‘Seleccione pared o ESC para cancelar…‘. Mueve el ratón, y cuando se ilumine en rojo la pared deseada [3] haz clic con el botón izquierdo del ratón para ver el alzado de los muebles situados en ella:

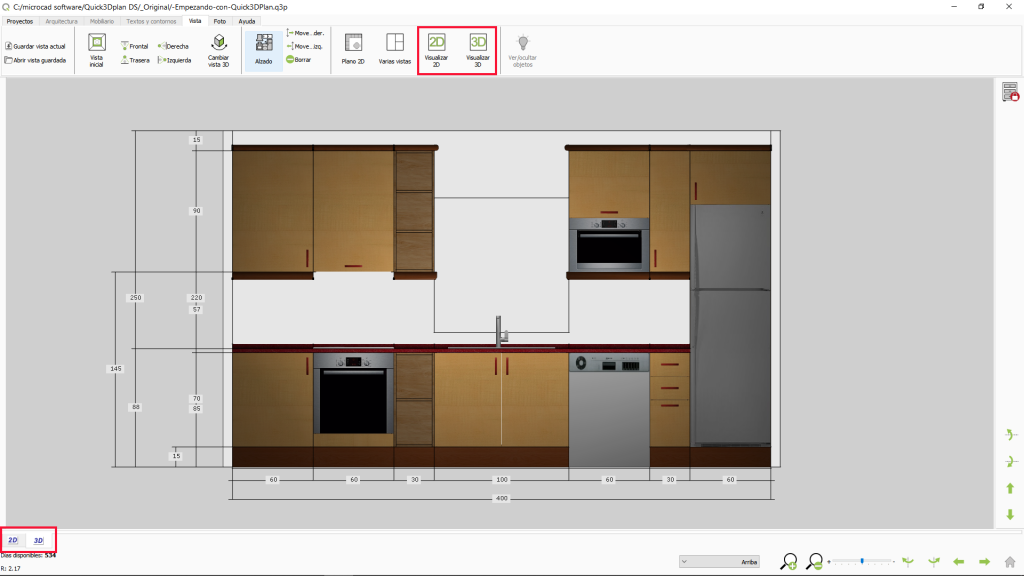

NOTA: Para ‘salir’ del alzado automático, puedes usar la pestaña ‘2D‘, o bien los botones de la barra de herramienta superior ‘Visualizar 2D‘ y ‘Visualizar 3D‘:

Imprimir el Alzado Acotado

Posteriormente, una vez que tenemos en pantalla el alzado frontal acotado que deseamos imprimir, haz clic en la pestaña “Proyectos” [4], y a continuación clic en el botón “Imprimir” [5]. En la nueva ventana que aparece, selecciona la opción “Imagen” [6], “Horizontal” [7], y haz clic en “Aceptar” [8]. Puedes verlo en esta captura de pantalla:

A continuación, cuando se muestre la siguiente ventana, haz clic en “Vista actual” [9]:

Por último aparece la ventana de “Vista previa de impresión”, haz clic en el “icono de la impresora” [10], selecciona la impresora, el número de copias, etc, y haz clic en el botón “Imprimir” [11] para realizar la impresión del alzado frontal acotado:
